Hướng dẫn đấu tủ báo cháy Horing chuẩn kỹ thuật

Hệ thống báo cháy tự động là “lá chắn thầm lặng” bảo vệ mọi công trình. Trong đó, tủ báo cháy Horing được ưa chuộng nhờ độ bền và hoạt động ổn định. Nhưng chỉ cần đấu sai một chi tiết nhỏ, toàn bộ hệ thống có thể mất tác dụng hoặc báo lỗi liên tục. Vậy đâu là cách đấu nối chuẩn kỹ thuật để hệ thống vận hành chính xác tuyệt đối? Cùng Danasmart khám phá ngay trong bài viết dưới đây.

Vì sao cần đấu nối tủ báo cháy Horing đúng kỹ thuật?

Thực tế, lắp đặt hệ thống báo cháy không chỉ đơn giản là nối dây cho các thiết bị hoạt động, mà còn phải làm đúng ngay từ đầu để đảm bảo an toàn. Chỉ cần một lỗi nhỏ khi đấu nối cũng có thể gây ra khá nhiều rắc rối:

Khi có sự cố thật, hệ thống lại không báo cháy, dẫn đến hậu quả nghiêm trọng.
Ngược lại, có trường hợp báo giả liên tục, gây khó chịu và khiến mọi người dần mất niềm tin vào hệ thống.
Thậm chí, đấu sai còn có thể làm hư hỏng thiết bị, nhất là bo mạch trung tâm.

Với kinh nghiệm triển khai thực tế, Danasmart nhận thấy rằng việc đấu nối chuẩn ngay từ đầu không chỉ giúp hệ thống chạy ổn định, mà còn giúp quá trình kiểm tra, sửa chữa sau này dễ dàng hơn rất nhiều.

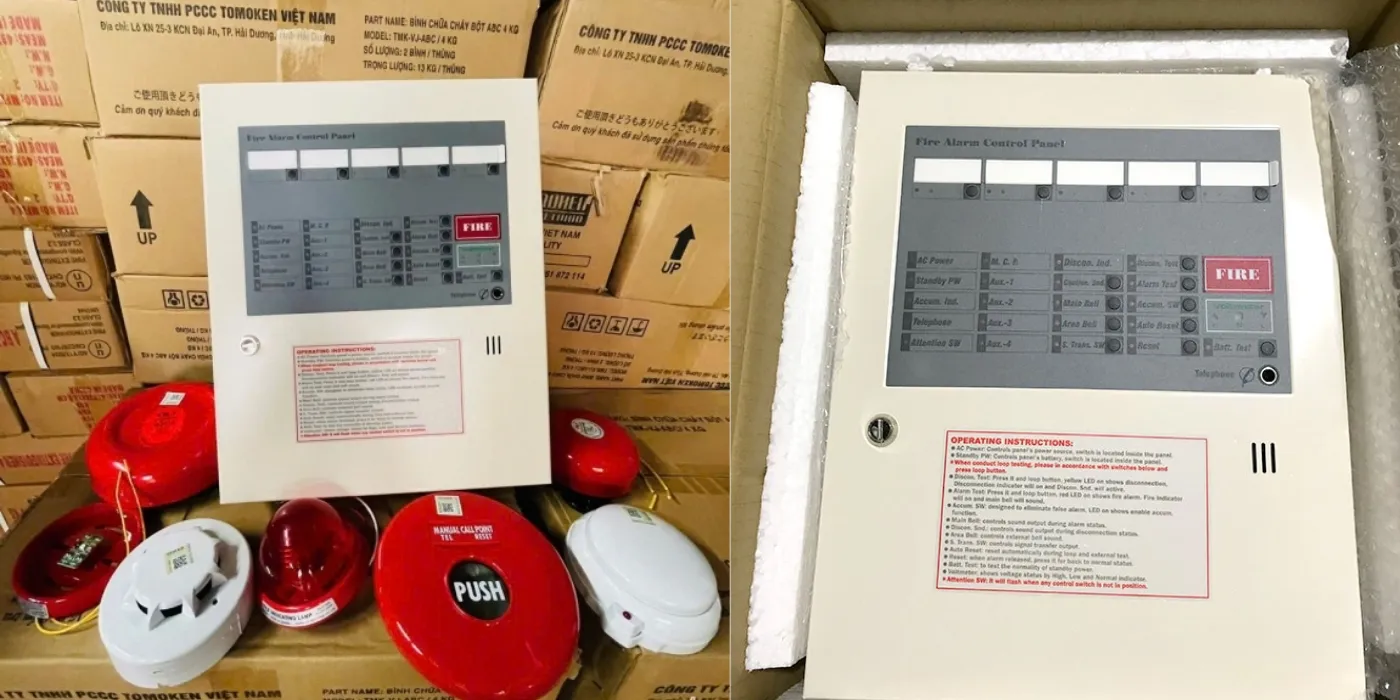

Tổng quan về tủ báo cháy Horing phổ biến

Các dòng tủ báo cháy Horing hiện nay (1 zone, 5 zone, 10 zone, 15 zone…) đều đóng vai trò là trung tâm điều khiển của toàn bộ hệ thống. Thiết bị này có nhiệm vụ tiếp nhận tín hiệu từ đầu báo khói, đầu báo nhiệt hoặc nút nhấn khẩn, sau đó xử lý và kích hoạt cảnh báo thông qua chuông, còi và đèn.

Trước khi tiến hành đấu nối, bạn nên hiểu rõ chức năng của từng bộ phận hiển thị trên mặt tủ để dễ dàng vận hành và kiểm tra khi cần thiết.

Các thành phần cơ bản trên tủ:

Đèn Fire (màu đỏ): Sẽ sáng khi hệ thống phát hiện có tín hiệu cháy từ bất kỳ khu vực (zone) nào.
Đèn Fault (màu vàng): Báo hiệu hệ thống đang gặp sự cố như đứt dây, lỗi nguồn hoặc ắc quy.
Đèn AC Power (màu xanh): Cho biết tủ đang được cấp nguồn điện lưới 220V ổn định.
Nút Reset: Dùng để khởi động lại hệ thống sau khi đã xử lý xong sự cố.
Nút Silence: Tắt tạm thời âm thanh báo động, trong khi đèn cảnh báo vẫn hiển thị.
Đèn Zone: Hiển thị từng khu vực cụ thể, giúp xác định nhanh vị trí xảy ra sự cố.

Ngoài ra, tủ báo cháy Horing còn được trang bị tính năng Accumulation (trì hoãn báo động). Đây là một chức năng hữu ích giúp hệ thống “lọc” các tín hiệu không ổn định như khói nhẹ hoặc nhiễu tạm thời. Chỉ khi tín hiệu kéo dài đủ thời gian cài đặt, tủ mới kích hoạt báo cháy chính thức, từ đó hạn chế tối đa tình trạng báo giả trong quá trình sử dụng.

Chuẩn bị thiết bị và vật tư trước khi lắp đặt

Để việc đấu nối tủ báo cháy Horing diễn ra suôn sẻ và hạn chế sai sót, bạn nên chuẩn bị đầy đủ thiết bị cũng như dụng cụ ngay từ đầu. Điều này không chỉ giúp tiết kiệm thời gian thi công mà còn đảm bảo hệ thống hoạt động ổn định sau khi hoàn thiện.

1. Thiết bị trong hệ thống

Bao gồm các thành phần chính như: tủ trung tâm Horing, đầu báo khói, đầu báo nhiệt, nút nhấn khẩn, chuông – còi báo cháy, đèn chớp và bộ nguồn dự phòng (thường là 2 bình ắc quy 12V đấu nối tiếp để tạo thành 24VDC).

2. Vật tư đi kèm

Bạn cần chuẩn bị dây tín hiệu phù hợp (khuyến nghị dùng loại chống nhiễu 2×0.75mm² hoặc 2×1.5mm² tùy theo khoảng cách thi công), điện trở cuối tuyến (thường có sẵn theo tủ, giá trị khoảng 4.7kΩ) và ống luồn dây để bảo vệ hệ thống dây dẫn.

3. Dụng cụ thi công

Một số dụng cụ cần thiết gồm: đồng hồ đo điện (VOM), kìm tuốt dây, tua vít, thang chữ A và thiết bị tạo khói để kiểm tra đầu báo sau khi lắp đặt.

Bên cạnh đó, việc lựa chọn dây dẫn chất lượng tốt cũng rất quan trọng. Dây cần có khả năng chịu nhiệt, chống nhiễu và nên được đi trong ống bảo vệ để tránh hư hại do môi trường hoặc côn trùng, giúp tín hiệu truyền về tủ luôn ổn định và chính xác.

Hướng dẫn chi tiết cách đấu tủ báo cháy Horing đúng kỹ thuật

Để một hệ thống báo cháy hoạt động ổn định và chính xác, việc đấu nối tủ báo cháy Horing cần được thực hiện theo từng bước rõ ràng, từ cấp nguồn cho đến kết nối thiết bị đầu vào và đầu ra.

1. Đấu nguồn cho tủ trung tâm

Nguồn điện chính là yếu tố duy trì toàn bộ hoạt động của hệ thống. Tủ Horing thường sử dụng đồng thời 2 nguồn: điện lưới 220V và nguồn dự phòng từ ắc quy 24V.

Nguồn AC 220V: Đấu dây điện vào các cổng L (Line), N (Neutral) và G (Ground). Trong đó, dây tiếp địa (G) cần được kết nối chắc chắn để hạn chế nhiễu và bảo vệ bo mạch khi có sự cố điện.
Nguồn ắc quy dự phòng: Sử dụng 2 bình 12V đấu nối tiếp để tạo thành 24VDC. Khi đấu cần chú ý đúng cực (+) và (-). Nếu đấu sai, tủ có thể báo lỗi pin hoặc gây ảnh hưởng đến linh kiện bên trong.

2. Đấu thiết bị đầu vào (Zone)

Đây là phần quan trọng nhất trong quá trình thi công hệ thống báo cháy.

Kết nối các đầu báo: Đầu báo khói, đầu báo nhiệt trong cùng khu vực sẽ được đấu song song và đưa về một zone. Dây dương nối vào Z+, dây âm nối vào Z- trên tủ.
Lắp điện trở cuối tuyến (EOL): Mỗi zone cần gắn một điện trở cuối tuyến (thường là 4.7kΩ) tại thiết bị cuối cùng. Thành phần này giúp tủ giám sát tình trạng dây dẫn. Nếu thiếu, hệ thống sẽ báo lỗi đứt dây.
Đấu nút nhấn khẩn: Nút nhấn được đấu cùng với các đầu báo trong zone. Khi kích hoạt, nút sẽ gửi tín hiệu trực tiếp về tủ để kích hoạt báo cháy ngay lập tức.

3. Đấu thiết bị đầu ra (chuông, còi, đèn)

Sau khi nhận tín hiệu từ đầu báo, tủ sẽ kích hoạt các thiết bị cảnh báo.

Chuông báo cháy: Được đấu vào cổng Bell (+/-) trên tủ. Tùy từng model, có thể sử dụng một hoặc nhiều ngõ chuông.
Đèn báo cháy: Thường lắp ở hành lang, lối thoát hiểm để dễ quan sát. Đèn sử dụng nguồn 24VDC từ tủ và được đấu tương tự chuông.

4. Đấu ngõ liên động (Relay)

Trong các công trình lớn, hệ thống báo cháy thường kết nối với các thiết bị khác để xử lý tình huống khẩn cấp.

Ngõ relay (NO/NC/COM): Đây là các tiếp điểm khô dùng để điều khiển thiết bị bên ngoài. Khi có tín hiệu cháy, relay sẽ chuyển trạng thái để kích hoạt các hệ thống như quạt hút khói, đưa thang máy về tầng an toàn hoặc mở cửa thoát hiểm.

Đây là phần rất quan trọng trong các hệ thống PCCC hiện đại, giúp tăng hiệu quả xử lý khi có sự cố xảy ra.

Nhìn chung, nếu thực hiện đúng từng bước trên, hệ thống báo cháy Horing sẽ hoạt động ổn định, hạn chế lỗi và đảm bảo an toàn tối đa cho công trình.

Các lỗi thường gặp ở tủ báo cháy Horing và cách xử lý

Trong quá trình vận hành, hệ thống báo cháy Horing đôi khi sẽ phát sinh một số lỗi phổ biến. Việc hiểu rõ nguyên nhân và cách khắc phục sẽ giúp bạn xử lý nhanh chóng, đảm bảo hệ thống luôn hoạt động ổn định.

1.Lỗi đứt dây (Zone Fault)

Nguyên nhân: Dây tín hiệu bị đứt, lỏng đầu nối hoặc chưa lắp điện trở cuối tuyến.
Cách xử lý: Kiểm tra lại toàn bộ đường dây, siết chặt các điểm đấu nối và đảm bảo đã lắp đúng điện trở EOL (thường là 4.7kΩ) ở cuối tuyến.

2. Báo cháy giả (False Alarm)

Nguyên nhân: Đầu báo bị bám bụi, có côn trùng xâm nhập hoặc đặt ở khu vực có hơi nước, nhiệt độ cao.
Cách xử lý: Vệ sinh đầu báo định kỳ bằng khí nén hoặc máy hút bụi, đồng thời bố trí lại vị trí lắp đặt nếu môi trường không phù hợp.

3. Lỗi nguồn dự phòng (Battery Fault)

Nguyên nhân: Ắc quy yếu, hỏng hoặc dây kết nối bị lỏng.
Cách xử lý: Kiểm tra điện áp ắc quy (thường dao động khoảng 24V–27V), thay mới nếu cần và kiểm tra lại các điểm kết nối.

4. Lỗi nguồn điện lưới (AC Fault)

Nguyên nhân: Mất điện 220V hoặc cầu chì nguồn trong tủ bị đứt.
Cách xử lý: Kiểm tra aptomat cấp nguồn, đồng thời kiểm tra và thay thế cầu chì nếu bị hỏng.

Để hạn chế tối đa các sự cố trên, Danasmart khuyến nghị nên kiểm tra và bảo trì hệ thống định kỳ khoảng 6 tháng/lần. Việc này không chỉ giúp phát hiện sớm các vấn đề tiềm ẩn mà còn đảm bảo hệ thống luôn sẵn sàng hoạt động khi có tình huống khẩn cấp xảy ra.

Vì sao nên chọn Danasmart cho giải pháp báo cháy Horing?

Việc lắp đặt và đấu nối tủ báo cháy Horing không chỉ cần đúng kỹ thuật mà còn phải tuân thủ các tiêu chuẩn an toàn nghiêm ngặt. Với kinh nghiệm thực tế trong lĩnh vực PCCC, Danasmart là lựa chọn đáng tin cậy cho nhiều công trình tại Đà Nẵng và khu vực lân cận.

Thiết bị chính hãng, rõ ràng nguồn gốc: Danasmart cung cấp các sản phẩm Horing Lih nhập khẩu đầy đủ giấy tờ CO, CQ và đạt kiểm định PCCC, đảm bảo chất lượng và độ bền khi sử dụng lâu dài.
Đội ngũ kỹ thuật giàu kinh nghiệm: Kỹ sư và kỹ thuật viên có chuyên môn cao, thi công đúng tiêu chuẩn, đảm bảo hệ thống hoạt động ổn định, an toàn và gọn gàng về mặt thẩm mỹ.
Hỗ trợ nhanh chóng, liên tục: Đội ngũ luôn sẵn sàng hỗ trợ khách hàng khi cần, từ tư vấn, hướng dẫn vận hành cho đến xử lý sự cố và bảo trì hệ thống.
Chi phí hợp lý, tối ưu cho từng công trình: Danasmart đưa ra giải pháp phù hợp với từng nhu cầu, giúp khách hàng vừa đảm bảo an toàn vừa kiểm soát tốt ngân sách đầu tư.

Hy vọng những chia sẻ trên sẽ giúp bạn hiểu rõ hơn về cách đấu tủ báo cháy Horing cũng như lựa chọn được đơn vị thi công phù hợp. Nếu cần tư vấn chi tiết hoặc triển khai hệ thống PCCC, bạn có thể liên hệ Danasmart để được hỗ trợ nhanh chóng và chuyên nghiệp.
