Hệ thống âm thanh phòng họp TOA TS-D1100 (20-30 người)

Hệ thống âm thanh phòng họp 20-30 đại biểu cần những thiết bị gì?

Micro hội thảo – Miro đại biểu

Trước khi xây dựng phòng họp, chúng ta cần phải chọn Micro. Hiện nay TOA có rất nhiều mẫu mã Micro từ dạng phổ thông như TS-690, đển dạng trung cấp TS-790 và cao cấp là TS-D1100. Các thiết bị khác nhau ở đặc tính và chức năng hỗ trợ, nhưng vai trò chính vẫn là

Đây là thiết bị chính và quan trọng nahats cho phòng họp, vai trò của micro:

• Thu tiếng của người phát biểu, truyền vào bộ trung tâm và amply để phát lên loa hoặc truyền sang đầu cầu trực tuyến khác.
• Thường sử dụng Micro đơn hướng, chỉ thu giọng trước mặt micro, giúp giảm thiểu âm thanh vang, vọng do sử dụng Micro và loa trong cùng 1 phòng
• Hệ thống Micro hỗ trợ nhiều máy, có phân quyền phát biểu và điều khiển cuộc họp khi cần thiết

Hệ thống hội thảo TS-D1100 sẽ gồm các thiết bị sau

• TS-D1100-MU: Bộ trung tâm, hỗ trợ tới 32 máy chủ tịch/đại biểu và có thể mở rộng cả hệ thống tới 246 máy chủ tịch/đại biểu
• TS-D1000-CU: Máy chủ tịch với nút điều khiển cuộc họp và nút nói.
• TS-D1000-DU: Máy chủ đại biểu với nút nói.
• TS-D1000-M1 và TS-D1000-M2: Micro phát biểu, tuỳ vào yêu cầu về độ dài cần Micro chúng ta có thể sử dung TS-D1000-M1 (Cần tiêu chuẩn – thường dùng) và TS-D1000-M2 (cần dài)
• TS-D1000-SU: Bộ điều khiển mở rộng số lượng máy chủ tịch/đại biểu trong một hệ thống – với một bộ trung tâm chúng ta chỉ nối tối đa 32 máy, để nối nhiều hơn cần phải bổ sung thêm TS-D1000-SU (hỗ trợ 48 máy/bộ)
• TS-D1000-EX: Bộ mở rộng đường dây. Thông thường, 1 máy chủ tịch/đại biểu nối xa nhất tới bộ TS-D1100-MU hoặc TS-D1000-SU chỉ được 50m, nếu nối thêm TS-D1000-EX chúng ta sẽ nối xa tối đa tới 100m

Micro không dây

Với các phòng họp lớn, thông thường sẽ bố trí thêm các ghế ngồi xung quanh, và đôi khi chúng ta cũng có nhu cầu phát biểu, nhưng không nhiều. Trong trường hợp đó, chúng ta cần trang bị thêm Micro không dây và bộ thu sẽ nối vào bộ trung tâm TS-D1100-MU

• WM-5225: Micro không dây cầm tay
• WT-5810  hoặc WT-5805: Bộ thu tín hiệu không dây

Micro cổ ngỗng để bục

Nếu trong phòng họp có bàn phát biểu, bục phát biểu. Chúng ta nên trang một bộ chủ tịch/đại biểu nối vào hệ tống TS-D1100-MU

Loa hội thảo

Thông thường, để giảm tiếng rú rít do hiện tượng phản hồi âm, chúng ta nên sử dụng các dòng loa hộp để đạt chất lượng âm thanh cao nhất. Với phòng từ 10-20 người thì chỉ cần

• BS-1030B  hoặc BS-1030W: Số lượng 4-8 chiếc
• F-1300BThoặc F-1300WT : Số lượng 4 -4 chiếc
• F-2000BT hoặc F-2000WT : Số lượng 4 -4 chiếc
• Hoặc dòng loa chuyên phòng họp: TZ-205 = 8-10 chiếc

Amply hội thảo

Hệ thống TS-D1100 có khả năng chống rú rất tốt, nên chúng ta chỉ cần sử dụng các amply phổ thông là có thể sử dụng được. Tuy nhiên, nếu bạn trang bị cho hội trường lớn (300-400 chỗ) và có sử dụng hệ thống âm thanh hội trường thì nên sử dụng các bộ tính chỉnh EQ, FBS ngoài. Các amply hay sử dụng cùng

•  A-2120 (120W) hoặc A-2240 (240W) : Amply Analog thông thường, hiệu năng cao
• A-3224D-AS (240W), A-3248D-AS (480W), A-3248DME-AS(480W): Amply Digital Class D

Phần mềm họp trực tuyến

Bộ trung tâm hội thảo hệ TS-D1100 đã có sẵn cổng USB và cáp USB đi kèm, bạn chỉ việc cắp vào máy tính và trong phần setting của phần mềm chọn đúng loại Micro và Loa là TS-D1100 là có thể sử dụng được.

Không cần cáp đặc biệt, không cần cài đặt phức tạp nhưng vẫn cho âm thanh hoàn hảo.

Bạn có thể sử dụng bất cứ phần mềm web meeting như: Zoom, Team, Skypes,… đều tương thích

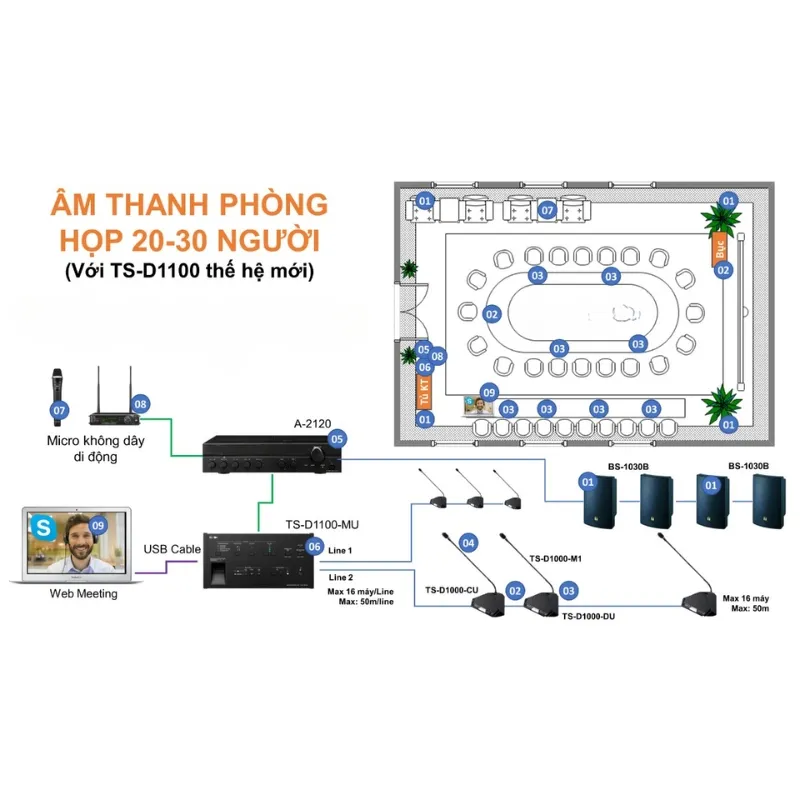

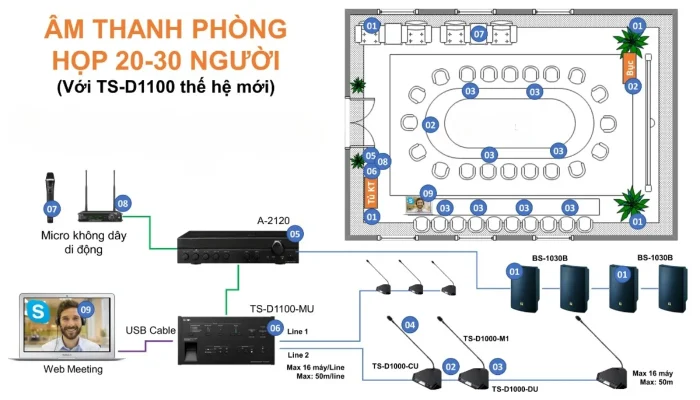

Sơ đồ kết nối âm thanh phòng họp 20-30 người

Sơ đồ âm thanh cơ bản, phổ thông nhất mà các cơ quan hay sử dụng, Chúng tôi xây dựng danh sách này dự trên phòng họp 30 – 40 người.

• (1): Vị trí bố trí loa – thường lắp hai bên của phòng họp
• (2) + (4): Máy chủ tịch + micro cần tiêu chuẩn – Đặt tại vị trí chủ tịch ngồi, có thể 1-2 máy với chức năng ngang nhau
• (3) + (4): Máy đại biểu + micro cần tiêu chuẩn – Đặt tại vị trí đại biểu, mỗi đại biểu 1 micro
• (5): Amply công suất, ngõ ra nối loa (1)
• (6): Bộ trung tâm điều khiển – Đặt tại tủ kỹ thuật, được nối dài qua cáp CAT STP tới các máy (1) và (2)
• (7): Micro cầm tay, sử dụng cho các đại biểu không có micro (3)
• (8): Bộ thu Micro không dây cầm tay – để tại tủ máy
• (9): Máy tính cài phần mềm webmeeting
