Hướng Dẫn Đọc Bản Vẽ Nguyên Lý Hệ Thống Báo Cháy – Chuẩn VN
28 Th7
Trong thời đại hiện nay, với sự phát triển mạnh mẽ của đô thị và các công trình công nghiệp, việc trang bị hệ thống báo cháy Đà Nẵng không còn là tùy chọn mà đã trở thành yếu tố bắt buộc để đảm bảo an toàn tính mạng và tài sản. Một trong những yêu cầu quan trọng khi thiết kế và thi công là phải đọc và hiểu bản vẽ sơ đồ nguyên lý hệ thống báo cháy – tài liệu đóng vai trò “xương sống” cho toàn bộ hệ thống.
Vậy bản vẽ sơ đồ nguyên lý là gì? Làm sao để hiểu được nguyên lý hoạt động và lắp đặt đúng chuẩn TCVN? Hãy cùng Danasmart tìm hiểu chi tiết ngay trong bài viết dưới đây!
Hệ Thống Báo Cháy Làm Gì Khi Nguy Cơ Cháy Nổ Xảy Ra?
Hãy tưởng tượng một đám cháy âm ỉ bùng phát vào nửa đêm trong nhà kho hoặc phòng kỹ thuật vắng người. Nếu không được phát hiện kịp thời, hậu quả có thể rất nghiêm trọng – thiệt hại tài sản nặng nề, thậm chí đe dọa đến tính mạng.
Rất nhiều vụ hỏa hoạn lớn xảy ra chỉ vì thiếu hệ thống cảnh báo sớm. Khi ngọn lửa lan rộng, việc kiểm soát trở nên cực kỳ khó khăn.
Đó là lý do hệ thống báo cháy đóng vai trò không thể thiếu. Hệ thống này giúp:
Phát hiện sớm nguy cơ cháy, kể cả khi chỉ mới có khói hoặc tăng nhiệt độ nhẹ
Gửi cảnh báo đến trung tâm điều khiển, đồng thời kích hoạt còi, đèn chớp, đèn thoát hiểm
Kích hoạt hệ thống chữa cháy tự động (nếu có) để xử lý đám cháy kịp thời
Nhờ hệ thống báo cháy hoạt động hiệu quả, con người có thể nhanh chóng sơ tán, còn đám cháy được xử lý sớm – hạn chế tối đa thiệt hại.
Nguyên lý hoạt động của hệ thống báo cháy
Hệ thống báo cháy vận hành theo một quy trình khép kín, liên kết chặt chẽ giữa các thiết bị để đảm bảo mọi sự cố đều được phát hiện và phản hồi một cách nhanh nhất:
Phát hiện sự cố: Khi có dấu hiệu cháy như khói, nhiệt, khí gas…, các đầu báo hoặc nút nhấn khẩn cấp sẽ ghi nhận và truyền tín hiệu ngay lập tức về trung tâm điều khiển.
Xử lý tín hiệu: Trung tâm điều khiển tiếp nhận tín hiệu từ đầu báo, phân tích và xác định vùng xảy ra cháy. Nếu đúng là sự cố thực, hệ thống sẽ tự động phát lệnh cảnh báo.
Cảnh báo và hỗ trợ sơ tán: Thiết bị đầu ra được kích hoạt để thông báo sự cố bằng âm thanh, ánh sáng. Đồng thời, các chỉ dẫn thoát hiểm cũng được bật sáng, giúp người trong khu vực dễ dàng di chuyển đến nơi an toàn.
Nhờ cơ chế vận hành thông minh này, hệ thống báo cháy Đà Nẵng hiện đại có thể phát hiện sớm và phản ứng nhanh chóng, góp phần bảo vệ tính mạng con người cũng như tài sản trong những tình huống nguy cấp.
Tổng Quan Bản Vẽ Sơ Đồ Nguyên Lý Hệ Thống Báo Cháy
Việc thiết kế bản vẽ sơ đồ nguyên lý hệ thống báo cháy phụ thuộc vào đặc điểm riêng của từng công trình như quy mô, mặt bằng, kết cấu hay khu vực lắp đặt. Trong thực tế, có hai loại sơ đồ hệ thống báo cháy phổ biến được sử dụng hiện nay là: hệ thống báo cháy thường và hệ thống báo cháy địa chỉ. Cùng tìm hiểu chi tiết từng loại dưới đây:
Sơ đồ nguyên lý hệ thống báo cháy thường (Quy ước)
Loại sơ đồ này còn được gọi là hệ thống báo cháy quy ước (zone). Các thiết bị báo cháy Đà Nẵng như đầu báo khói, đầu báo nhiệt và nút nhấn khẩn cấp được kết nối trên cùng một tuyến dây tín hiệu.
Với nguyên lý hoạt động này, khi có tín hiệu cháy phát ra từ một thiết bị nào đó, trung tâm báo cháy chỉ xác định được khu vực (zone) xảy ra sự cố – mà không chỉ rõ chính xác thiết bị hoặc vị trí cụ thể đang phát cảnh báo.
Trong mỗi zone, người ta có thể lắp đặt nhiều đầu báo hoặc nút nhấn. Khi một trong số đó phát hiện nguy cơ cháy, các thiết bị đầu ra như chuông, còi, đèn chớp sẽ lập tức được kích hoạt để cảnh báo.
Ví dụ minh họa: Zone 1 có thể bao gồm hành lang tầng 1. Nếu có cháy tại bất kỳ vị trí nào trong khu vực này, toàn bộ zone sẽ phát tín hiệu báo động.

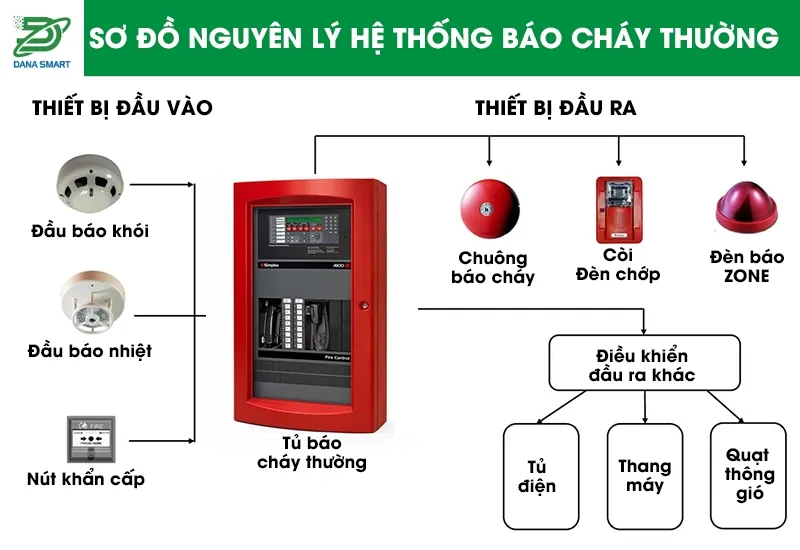

Sơ đồ nguyên lý hệ thống báo cháy thường
Sơ đồ nguyên lý hệ thống báo cháy địa chỉ
Khác với hệ thống báo cháy thường, hệ thống báo cháy địa chỉ sử dụng các thiết bị được lập trình riêng với một mã định danh cụ thể. Mỗi đầu báo, nút nhấn hay thiết bị đầu vào đều mang một địa chỉ duy nhất giúp trung tâm điều khiển xác định chính xác vị trí xảy ra cháy.
Khi có sự cố, hệ thống không chỉ thông báo “Zone 3 đang cháy”, mà sẽ xác định rõ “Đầu báo khói tại phòng 302 phát tín hiệu” – giúp việc ứng phó nhanh hơn và chính xác hơn.
Ưu điểm nổi bật khác của hệ thống địa chỉ bao gồm:
Kết nối với phần mềm giám sát trên máy tính, theo dõi hoạt động hệ thống theo thời gian thực.
Lập trình tùy chỉnh theo nhu cầu công trình (ví dụ: chỉ kích hoạt chuông tại khu vực cháy, không làm ảnh hưởng khu vực khác).
Kết nối linh hoạt nhiều tủ báo cháy trên cùng một hệ thống, giúp người vận hành điều khiển dễ dàng ngay trên giao diện máy tính, mà không cần di chuyển đến từng tủ.

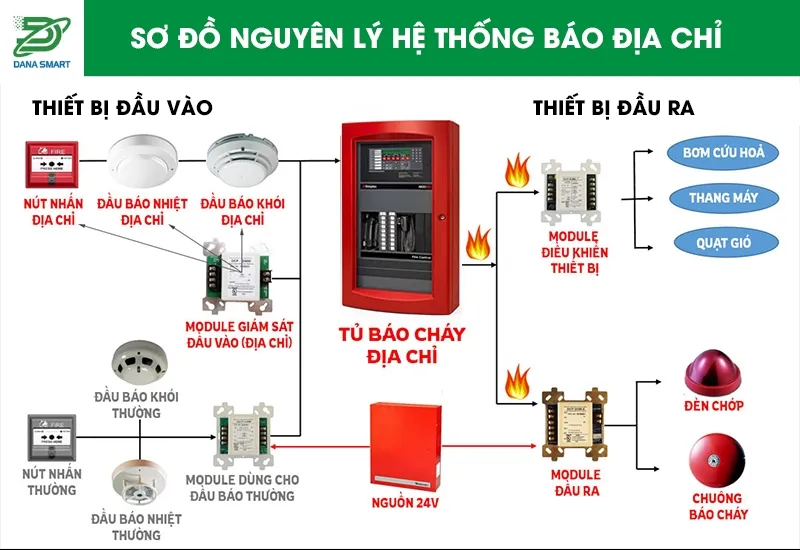

Sơ đồ nguyên lý hệ thống báo cháy địa chỉ
Lưu Ý Khi Thiết Kế Bản Vẽ Sơ Đồ Nguyên Lý
Mỗi công trình có quy mô, cấu trúc và mục đích sử dụng khác nhau, vì vậy bản vẽ sơ đồ hệ thống báo cháy cần được thiết kế chi tiết, phù hợp thực tế để đảm bảo hiệu quả và đủ thiết bị sử dụng.
Tiêu Chuẩn Cần Thiết Cho Hệ Thống Báo Cháy
Để đảm bảo hiệu quả và an toàn khi vận hành, hệ thống báo cháy cần tuân thủ các tiêu chuẩn sau:
Tuân thủ tiêu chuẩn kỹ thuật: Áp dụng theo TCXD 218-1998 hoặc các tiêu chuẩn tương đương do Bộ Xây dựng và Cảnh sát PCCC quy định.
Thiết bị chính hãng: Sử dụng thiết bị đạt chứng nhận chất lượng như ISO 9001, UL, FM, EN54, NFPA 72…
Trang bị vi xử lý: Toàn bộ hệ thống phải có khả năng xử lý và truyền tín hiệu chính xác đến trung tâm điều khiển.
Hoạt động độc lập: Các bộ phận phải hoạt động riêng biệt, không bị ảnh hưởng nếu một thiết bị gặp sự cố.
Khả năng lập trình: Hệ thống cần hỗ trợ lập trình và điều khiển linh hoạt trên cả máy tính và tủ điều khiển trung tâm.
Quy Trình Lắp Đặt Hệ Thống Báo Cháy
Việc thi công hệ thống báo cháy cần tuân thủ đúng quy trình kỹ thuật để đảm bảo hoạt động ổn định và an toàn. Dưới đây là 5 bước cơ bản:
Bước 1: Đấu dây đế đầu báo: Kết nối dây đúng cực tính vào các chân 1, 2, 5, 6 trên đế đầu báo. Gắn điện trở theo yêu cầu kỹ thuật để đảm bảo tín hiệu ổn định.
Bước 2: Nối với nút nhấn và tủ trung tâm: Kết nối đế đầu báo và nút nhấn khẩn cấp vào tủ trung tâm. Nút nhấn có thể dùng chung zone với đầu báo hoặc tách riêng. Gắn điện trở ở cuối đường dây để hoàn tất mạch.
Bước 3: Gắn đầu báo vào đế: Lắp đầu báo vào đế sao cho đúng khớp và chắc chắn, đảm bảo tín hiệu truyền ổn định trong quá trình hoạt động.
Bước 4: Đấu chuông, đèn cảnh báo: Chuông cần phân cực bằng điốt và gắn điện trở 10kΩ cuối mạch. Đèn chớp không phân cực, nối vào AUX+ và ROV trên tủ điều khiển.
Bước 5: Cấp nguồn cho hệ thống: Kết nối nguồn 220V AC và lắp thêm ắc quy dự phòng để đảm bảo hệ thống vẫn hoạt động khi mất điện.
Hướng Dẫn Đọc Bản Vẽ Sơ Đồ Nguyên Lý Hệ Thống Báo Cháy
Bản vẽ sơ đồ nguyên lý hệ thống báo cháy thường được thiết kế tuân theo các tiêu chuẩn như TCVN 3890-2009 và TCVN 5738-2001, đảm bảo hệ thống vận hành chính xác và an toàn. Khi đọc bản vẽ, bạn cần nắm được một số yếu tố cơ bản sau:
Trung tâm báo cháy: Là “bộ não” của hệ thống, nơi tiếp nhận tín hiệu từ các thiết bị đầu vào, xử lý thông tin và truyền lệnh đến thiết bị đầu ra như còi, chuông, đèn báo…
Các vùng báo cháy (Zone): Mỗi zone đại diện cho một khu vực cụ thể trong công trình. Các thông tin về vùng sự cố sẽ hiển thị trực tiếp trên màn hình trung tâm điều khiển, giúp người quản lý xác định chính xác nơi phát sinh cảnh báo.
Thiết bị cảnh báo đầu ra: Bao gồm chuông, còi hú, đèn chớp… Chúng được kích hoạt ngay khi trung tâm nhận được cảnh báo, giúp phát tín hiệu đến con người một cách trực quan và nhanh chóng.
Thiết bị đầu vào: Gồm các đầu báo khói, đầu báo nhiệt hoặc đầu báo gas. Khi phát hiện dấu hiệu bất thường, thiết bị sẽ gửi tín hiệu về trung tâm.
Nút nhấn khẩn cấp (Manual Call Point): Dùng để kích hoạt báo cháy thủ công khi phát hiện nguy cơ hỏa hoạn mà thiết bị chưa tự động nhận biết.
Nguồn điện hoạt động: Hệ thống sử dụng song song hai nguồn điện: điện lưới 220V và nguồn dự phòng từ ắc quy. Khi mất điện, hệ thống sẽ tự động chuyển sang nguồn dự phòng để duy trì hoạt động liên tục.
Ngoài hệ thống báo cháy, hệ thống phòng cháy chữa cháy cũng đóng vai trò không thể thiếu trong việc xử lý đám cháy một cách chủ động. Hiện nay, Danasmart cung cấp các giải pháp quạt hút khói như quạt ly tâm, quạt hướng trục PCCC, giúp tăng hiệu quả thông gió và an toàn cháy nổ trong công trình.
