Cổng tự động âm sàn là gì?

Cổng tự động âm sàn hay còn gọi là motor cổng âm sàn, bản lề cổng âm sàn là cánh cổng được lắp đặt thêm motor tự động, được sử dụng rất phổ biến hiện nay nhờ thiết kế lắp đặt gọn gàng, mang tính hiện đại. Cổng âm sàn có thiết kế phần mô tơ động cơ được lắp đặt dưới nền đất. Khác với các loại cổng tự động khác, người dùng sẽ không thể thấy được các động cơ cổng hoạt động mà chỉ thấy các cánh cổng được đóng mở tự động khi sử dụng bộ điều khiển từ xa.

Cổng âm sàn là loại cổng được nhiều người dùng lựa chọn phổ biến nhiều trong các loại cổng điện tự động, chỉ đứng sau cổng trượt tự động. Động cơ cổng tự động âm sàn được lắp dưới nền đất, không làm ảnh hưởng đến tính thẩm mỹ, mang lại đẳng cấp cho ngôi nhà bạn.

Cấu tạo cổng tự động âm sàn, nguyên lý hoạt động

1. Nguyên lý hoạt động cổng âm sàn

Các bộ phận của cổng tự động âm sàn kết hợp với nhau giúp điều khiển đóng mở cổng êm ái, nhanh chóng.

• Người dùng chỉ cần nhấn nút trên remote  từ xa lựa chọn chế độ 1 hoặc 2 cánh để điều khiển các hoạt động đóng mở cổng.

• Hành trình cổng được kỹ thuật cài đặt sau khi hoàn thành lắp đặt và có thể điều chỉnh góc mở 90-110 độ.

• Trong quá trình đóng mở cổng, nếu cảm biến an toàn phát hiện người hoặc vật cản xuất hiện trong vùng cảm biến, tiến trình đóng mở cổng sẽ tự động dừng lại hoặc đảo chiều để đảm bảo an toàn.

• Khi quá trình cổng đóng, mở đến gần cuối hành trình, bộ điều khiển kích thoạt chế độ giảm tốc, giúp cổng vận hành an toàn  không gây ra các va chạm làm gây hư hỏng cổng.

Sơ đồ mô tả vị trí thiết bị motor cổng âm sàn tự động

2. Cấu tạo cổng âm sàn

• 02 Motor cổng tự động âm sàn
• 02 Hộp đế
• Hộp điều khiển
• 02 Remote điều khiển từ xa
• Chìa khoá cơ mở khi mất điện
• Cảm biến an toàn

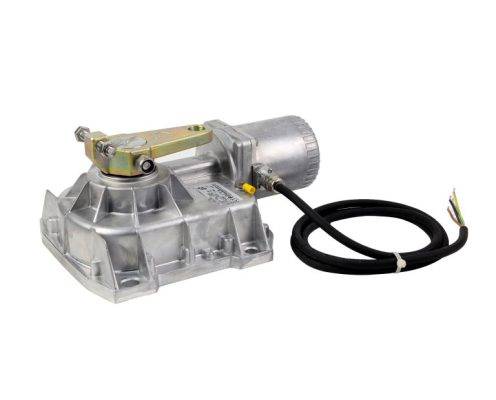

2.1 Motor cổng tự động âm sàn

• Động cơ cổng tự động sử dụng nguồn điện áp 220V hoặc DC 24V.
• Mô tơ được trang bị tính năng giảm tốc ở đầu và cuối hành trình đóng mở cổng, giúp cổng vận hành êm ái, hạn chế các va đập mạnh gây ra tiếng ồn cũng như gây hư hỏng cổng.
• Khi mở, cổng có khả năng mở rộng tối đa là 110 độ. Nếu khách hàng muốn mở góc rộng 180 độ thì có thể tham khảo mua thêm bộ cơ cấu mở 180 độ
• Trọng tải motor âm sàn phổ biến từ 250kg đến 1000kg/ cánh. Độ dài cánh cổng thường từ 2m đến 3m/cánh.

2.2 Bảng mạch điều khiển cổng âm sàn

Bộ điều khiển trung tâm nhận tín hiệu từ các thiết bị điều khiển của người dùng và cấp điện cho động cơ, thực hiện các hoạt động đóng mở cổng.

• Nguồn điện được sử dụng là điện áp 220V hoặc 24V DC.

• Bên trong tủ điện sẽ gồm một bộ nhận sóng, board mạch điều khiển.

• Tủ được thiết kế kín, chống thấm nước vì vậy hoàn toàn an toàn khi sử dụng lắp đặt ngoài trời.

Tùy vào từng công trình thực tế mà tủ được lắp đặt tại vị trí phù hợp. Thông thường để đảm bảo tính thẩm mỹ cho công trình, tủ thường được lắp đặt âm vào mặt sau của để cột hoặc tường. Với thời tiết nhiệt đới như ở Việt Nam thì Golden Việt khuyến cáo lắp bộ điều khiển lộ thiên và nên dùng keo để xử lý phần hở tránh côn trùng vào làm hư hỏng mạch.

2.3 Remote điều khiển từ xa cổng âm sàn

• Remote thường là loại chống sao chép và điều khiển hoạt động đóng mở cổng từ xa.

• Trên remote thông thường sẽ có 2 hoặc 4 nút điều khiển tương ứng với 2 chế độ mở tùy chọn 1 cánh hoặc cả 2 cánh, hoặc điều khiển nhiều thiết bị cùng lúc.

• Mỗi bộ sẽ gồm 2 bộ điều khiển từ xa.

• Khoảng cách để bộ điều khiển có thể hoạt động ổn định là 25m và lên đến 40m trong trường hợp không có vật cản.

• Khi lắp đặt tủ điều khiển cần lưu ý chọn vị trí lắp đặt bộ nhận sóng hợp lý nhất có thể.

Khi sử dụng bộ điều khiển để đóng mở cổng mở tự động âm sàn cần giữ nút bấm trong khoảng 2 đến 3s. Hạn chế các va chạm mạnh trong quá trình sử dụng và tránh để bộ điều khiển tiếp xúc trực tiếp với nước vì có nguy cơ gây hư hỏng, chập mạch thiết bị.

2.4 Cảm biến an toàn

Cảm biến an toàn (Photocell) là bộ phận không thể thiếu trên các cổng điện điều khiển từ xa như cửa tự động âm sàn, cổng trượt tự động, cổng tay đòn tự động.

• Cảm biến an toàn thường được đặt ở hai cột của cổng với chiều cao của cảm biến thường đặt cách mặt nền 40 – 50cm.

• Để đảm bảo thiết bị hoạt động tốt nhất của cảm biến, khi lắp đặt cần phải điều chỉnh để hai cảm biến nhìn thấy nhau.

• Cảm biến được kết nối trực tiếp đến tủ điện điều khiển.

• Cảm biến an toàn là thiết bị cảm biến quang điện giúp phát hiện các vật cản như người hay vật thể trong một vùng nhất định.

Đối với gia đình có trẻ nhỏ, người già hay động vật, việc sử dụng cảm biến an toàn là cần thiết. Cảm biến hoạt động khi có vất kì vật cản nào che mắt cảm biến chính vì thế hạn chế tối đa rủi ro cho người sử dụng.

Motor Cổng Tự Động Âm Sàn DC và AC

Hiện nay, thị trường cổng tự động âm sàn phổ biến với hai loại motor chính:

• Motor DC 24V tức hoạt động bằng nguồn điện một chiều. Với motor DC 24v cổng sẽ dễ dàng lắp đặt và bảo trì, hoạt động êm ái và tiêu thụ ít năng lượng.
• Motor âm sàn AC 220V sử dụng nguồn điện xoay chiều. Có trọng tải cao hơn so với dòng DC, phù hợp với những cánh cổng lớn và nặng.

Tùy vào nhu cầu lắp đặt của từng hộ gia đình, từng khu vực để lựa chọn các dòng motor khác nhau.
